FDCI221-CN 輸入模塊
使用說明書

特點

---

· 滿足國家標準 G B 16806-2006“消防聯動控制系統”
· 1 路可監視無源干接點輸入
· 輸入線路開路或短路故障可監視（需連接終端電阻）

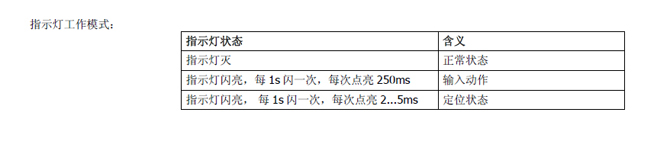

· LED 指示燈顯示輸入狀態
· 內置短路隔離器
· 微處理器信號處理
· 通過 D-Bus 與控制器通訊（探測總線）
· 適用于干燥、粉塵或潮濕的環境
· 產品標簽上自帶可撕式編碼貼，方便工程調試


應用

---

通過輸入信號可監視無源干接點的狀態（如門是否關閉），輸入信號可配置為以下工作方式：
· 狀態輸入或危險輸入
· 開路或開路/短路監視
·  當繼電器為下列狀態時輸入啟動：
– 斷開 (常閉觸點 NC)
– 閉合 (常開觸點 NO)

狀態輸入和危險輸入
危險輸入一旦啟動即觸發火警，狀態輸入一旦啟動即觸發狀態改變。

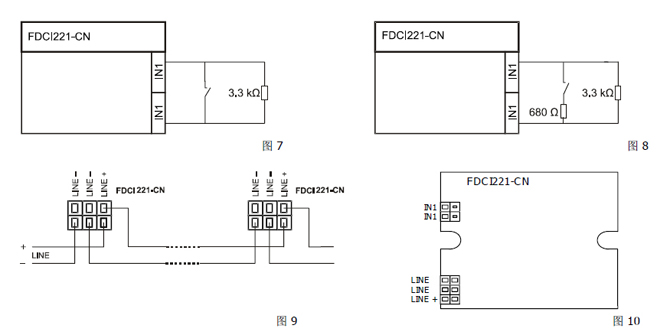

線路監視 監視輸入線路的“開路”或者“開路/短路”故障。為實現上述功能，須在輸入線路上連接終端 電阻。當輸入線路發生短路或開路時，向控制器發出故障信號。輸入信號應為無源信號。


結構

---

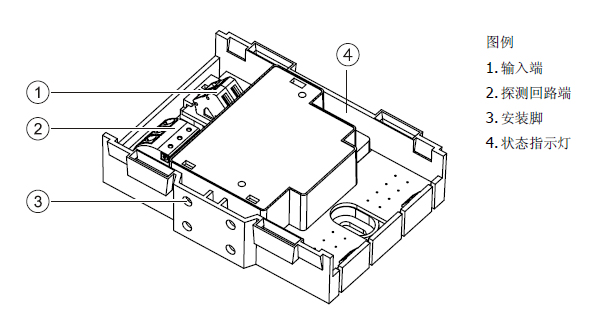

模塊包含底座、印刷電路板和上面板。印刷電路板上配有  LED   指示燈，用來指示輸入信號的狀 態。印刷電路板的上面板為透明，使得 LED 指示燈的狀態隨時可見。

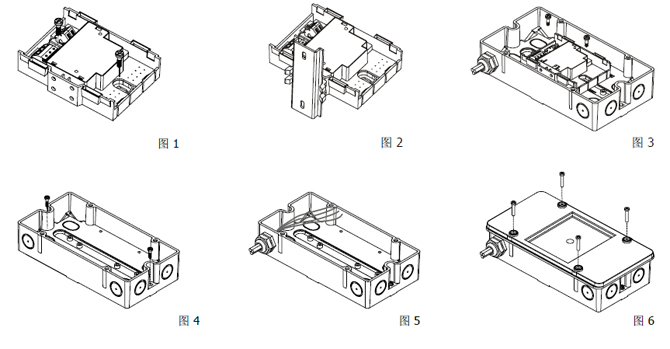

為保護模塊不受環境因素侵害，保護盒 FDCH221 可供安裝選擇。
